Раздел предназначен для настройки режимов управления реле контроллеров БОРЕЙ и модулей периферии на шине CAN (модулей М1, М3, модулей Риэлта и других), и модулей АМ-06 на шине S-ART и доступен для узлов БОРЕЙ. Полная инструкция по настройке контроллера приведена в разделе [Руководство администратора БОРЕЙ Н].
Содержание:
Общие сведения
Контроллер БОРЕЙ обеспечивает управление реле по событиям разделов сигнализации. Так как разделы сигнализации являются общим ресурсом сети НЕЙРОСС и события об изменении состояния разделов передаются между всеми узлами в одном домене, то шлейф сигнализации, вызвавший смену состояния может принадлежать другому устройству сети. Реле управления могут быть настроены на включение по событиям произвольного количества разделов сигнализации.
Так как факт подключения исполнительных устройств к выходным реле БОРЕЙ не контролируется, в веб-интерфейсе для каждого устройства автоматически формируется максимальное количество элементов Реле. Настройке подлежат только фактически используемые реле.
Для БОРЕЙ [Спецификация БОРЕЙ Н]:
- 2 реле на Плате БОРЕЙ
- 4 реле для каждого модуля М1/М3 (при наличии)
- 30 реле модулей АМ-06 на шине S-ART
Каждому реле устанавливается название по умолчанию, соответствующее адресу модуля на шине CAN и адресу самого реле.
Сам контроллер БОРЕЙ имеет адрес 0 на шине CAN. Реле БОРЕЙ на плате контроллера имеют префикс 0. …, реле БОРЕЙ на шине SART имеют префикс 0.SART. …
ВАЖНО
Управление реле осуществляется ТОЛЬКО в период нахождения раздела в требуемом состоянии.
В режимах Включить/Мигать:
- если задана задержка включения, но раздел перешел в нормальное состояния до истечения периода задержки, реле не включается;
- реле выключается по факту перехода раздела в нормальное состояние, даже если еще не истекло заданное время управления.
Режимы управления реле по состоянию одного раздела
Контроллер БОРЕЙ поддерживает три режима управления реле. Работа одного реле возможна только в одном режиме. Описание режимов приведено в таблице ниже.
| Название режима | Режим работы | Назначение | Параметры режима |
|---|---|---|---|
| Лампа | В состоянии [На охране] реле включено, в состоянии [Тревога] — мигает. | Управление выносным индикатором | Нет |
Включить | При переходе раздела в тревожное состояние, по окончании периода Задержка включения включается до окончания периода Время управления или раньше, при отмене/сбросе тревоги. | Индикация тревожного состояния раздела | Задержка включения — период времени в секундах, по истечению которого реле включается/начинает мигать; если задано 0 — реле начинает работать без задержки. Время управления — период времени работы реле; если задано 0 — реле работает до отмены/сброса тревоги. |
| Мигать | При переходе раздела в тревожное состояние, по окончании периода Задержка включения начинает мигать до окончания периода Время управления или раньше, при отмене/сбросе тревоги. |
Режимы управления реле по состоянию нескольких разделов
Для одного реле можно выбрать несколько разделов сигнализации, по факту смены состояний которых необходимо выполнять управление реле. Порядок работы реле приведен в таблице ниже.
| Название режима | Режим работы |
|---|---|
| Лампа |
|
| Включить/Мигать | Тревога одного из разделов сигнализации включает управление реле, а отсутствие тревог по всем разделам выключает управление. |
Окно раздела
Список реле: каждому реле устанавливается название по умолчанию, соответствующее адресу модуля и адресу реле; название может быть изменено, подпись является информационной, она не меняется и отображается только в данном разделе. Примеры приведены в таблице ниже.
Название Подпись Комментарий Реле 0.1 (панель 0 реле адрес 1) Адрес 0 на шине CAN имеет сам контроллер БОРЕЙ. Реле 0.1 означает первое реле на плате контроллера. Реле 2.3 (панель 2 реле адрес 3) Адреса модулей М3 на шине CAN устанавливаются в диапазоне от 1 до 15. Реле 2.3 означает третье реле на плате модуля М3 с адресом 2 [Адресация модулей М3]. Реле SART 0.7
(панель 0 реле SART адрес 7) Шина SART подключается напрямую к контроллеру БОРЕЙ, поэтому все реле на этой шине имеют адрес панели 0. Реле SART 0.7 означает седьмое реле на шине SART [Адресация модулей АМ-06]. Список разделов сигнализации: перечень разделов сигнализации, при смене состояния которых необходимо выполнить управление реле;
ПРИМЕЧАНИЕ
По состоянию любого раздела сигнализации возможно управление любым количеством реле в разных режимах, поэтому в раскрывающемся списке выводятся все разделы НЕЙРОСС.
Режим управления реле: возможно три режима управления. Описание режимов приведено в таблице ниже.
Режим управления реле Описание Параметры режима Лампа Режим предназначен для управления выносным индикатором. В состоянии [На охране] реле включено, в состоянии [Тревога] — мигает. Нет - Включить
- Мигать
Режимы предназначены для индикации тревожного состояния раздела. При переходе раздела в тревожное состояние, по окончании периода Задержка включения включается (режим Включить) или начинает мигать (режим Мигать) до окончания периода Время управления или раньше, при отмене/сбросе тревоги. Задержка включения — период времени в секундах, по истечению которого реле включается/начинает мигать; если задано 0 — реле начинает работать без задержки.
Время управления — период времени работы реле; если задано 0 — реле работает до отмены/сброса тревоги.
С версии 20.3.13104 Нового БОРЕЙ добавлена возможность изменения имени реле. Чтобы задать новое имя для реле: В списке реле [1], нажмите на кнопку Изменить название реле для требуемого реле. В отобразившемся окне введите новое название, нажмите на кнопку Сохранить. Для сброса названия нажмите на кнопку Название по умолчанию. Нажмите на кнопку Сохранить.Переименование реле
ВАЖНО
Для обновления названий реле данного узла на других узлах НЕЙРОСС, в частности, — на узле Платформа НЕЙРОСС, необходимо вычитать новую конфигурацию БОРЕЙ на узле Платформа НЕЙРОСС [Обновление конфигурации узлов].
Настройка режимов управления реле

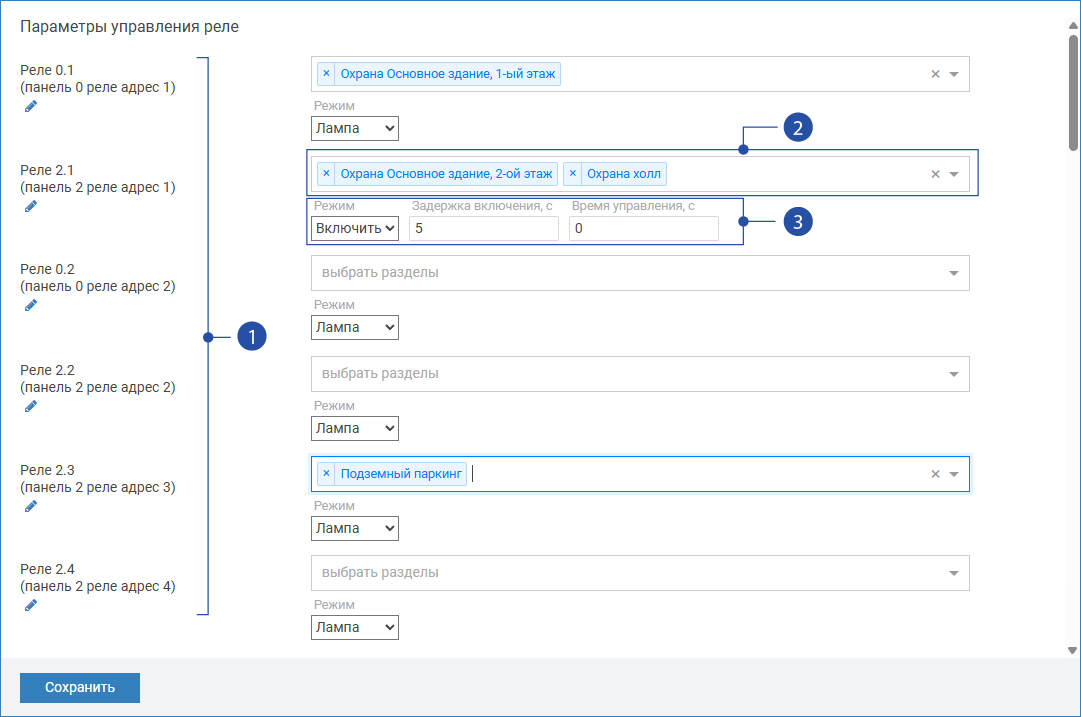

В списке реле [1] найдите реле, которое требуется настроить.
В поле выбрать разделы [2] выберите из раскрывающегося списка разделы сигнализации, по состоянию которых требуется управление данным реле.
В поле Режим [3] выберите из раскрывающегося списка требуемый режим управления реле и, при необходимости, настройте дополнительные параметры согласно таблице ниже.
Нажмите на кнопку Сохранить.
| Состояние раздела | Режим работы реле | ||
|---|---|---|---|
| Лампа | Включить | Мигать | |
| Снято с охраны | Выключено | Выключено | Выключено |
| На охране | Включено | Выключено | Выключено |
| Частично на охране | Выключено | Выключено | Выключено |
| Тревога | Мигает | Включено | Мигает |
| Неисправность | Выключено | Выключено | Выключено |
